000 "Брион", г.Днепропетровск является разработчиком и производителем пневмотранспортного оборудования для перекачки сухих сыпучих материалов (цемент, мука, доломит, сода и т.д.).

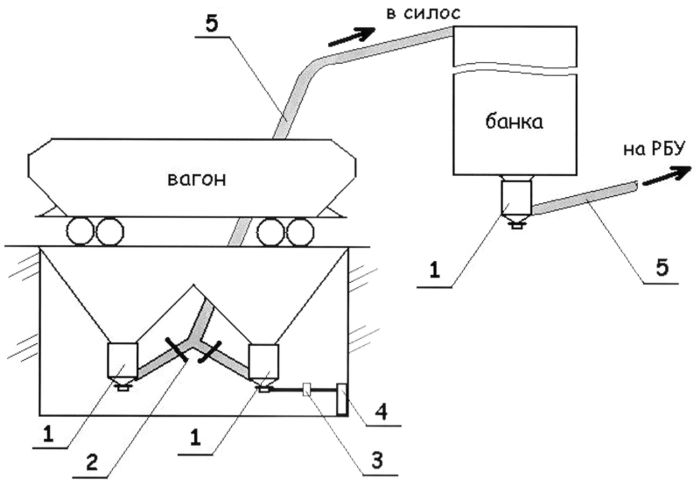

Система включает в себя насосы пневмокамерные НПА-60, масловлагоотделители МВО-95, шибер-задвижки, а также покупные изделия; электромагнитные клапаны, датчики уровня, трубопроводы. Количество и комплектация зависит от конфигурации объекта и технологических требований.

Насос НПА-60 Шибер-задвижка Электропневмоклапан Масловлагоотделитель Цементопровод

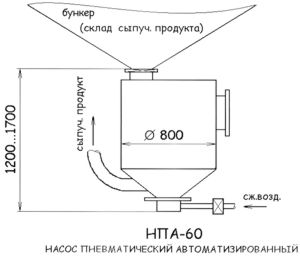

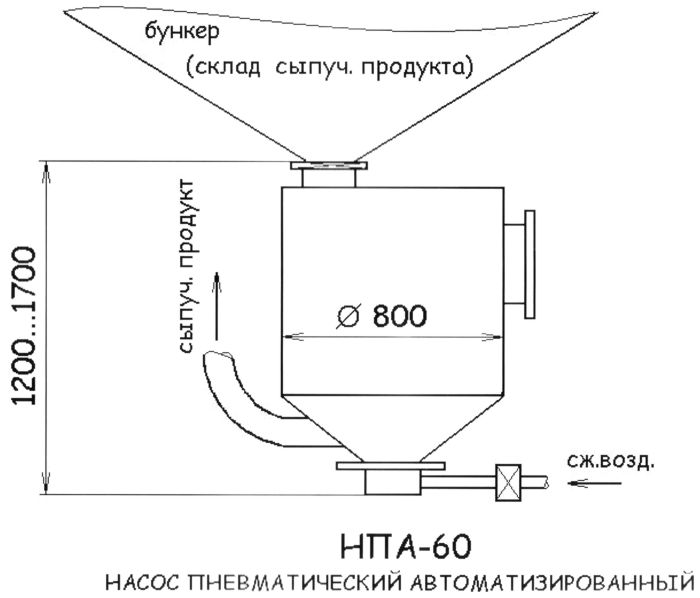

Насос НПА-60 представляет собой камеру объемом до 1м3, в которую самоналивом поступает продукт и при помяни сжатого воздуха циклическими порциями подается к месту хранения или погрузки.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Производительность,т/час - 40-60 Давление, Мпа - 0,2-0,6 Расход сж.в-ха,м /мин, - 5 Дальность транспортировки; по горизонтали,м - 300 по вертикали, м - 30 Габаритные размеры; высота, мм - 1200,1500,1700 ширина, мм - 800

В течение 12 лет насосы доказали свою надежную работоспособность и экономичность. В них отсутствуют электродвигатели, вращающиеся, трущиеся детали, являющиеся главными факторами простоев аналогичного оборудования. При полной загрузке НПА-60 требует для ремонтно-профилактического обслуживания до 9 чел/дней в год. Расчетная производительность до 60 т/час. Энергопотребление -5м3 сжатого воздуха в минуту, электроэнергия -6 Вт.

Существующие пневмотранспортные насосы имеют следующие сравнительные недостатки: потребление сжатого воздуха = в 3+8 раз больше; потребление электроанергии на порядок больше; риски выхода из строя; мощный электродвигатель, валы, подшипники в запыленной среде, заклинивание, деформация, разрушение шнека; трудозатраты на ремонт и профилактику в 10-15 раз больше.

Использование НПА-60 вместо струйных установок под силосными баками позволяет снизить потребление воздуха примерно в 3-8 раз, а также забрать весь цемент из банки за счет другого принципа действия.

Масловлагоотделитель предназначен для удаления воды и масла в системах подачи сжатого воздуха от компрессорной установки к потребителям.

Организация-разработчик: 000 "БРИОН"

Технические условия: ТУ 65 330-86

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

При прохождении потока сжатого воздуха из магистрального трубопровода в корпус влагомаслоотделителя через форсунку на рассекатель потока происходит конденсация влаги и сбор ее на дне корпуса. Установка трех корпусов с рассекателями в одной батарее позволяет снизить влажность воздуха до 95%. Удаление влаги из корпуса производится путем открытия крана на днище.

Условия поставки различные: от "франко-склад" до реконструкции обьекта "под ключ".

Фирма-производитель дает гарантию на оборудование - 24 месяца с момента запуска. Авторский надзор (сопровождение) - 5 лет.
